碳材料，例如活性炭和石墨，是非常有用的功能材料�；钚蕴吭诤芏嘈袠I(yè)應(yīng)用中比較重要的材料，例如使用變壓吸附，水凈化，空氣凈化，金屬精煉，氣體分離等應(yīng)用。為了制造工業(yè)中更合適的碳材料，本次研究對煤焦油瀝青制成的活性炭施加磁場，分析其對微孔形成的影響。

　　磁場對碳化過程的影響

　　我們對煤焦油瀝青的碳化處理，在各溫度下和不存在和存在磁場的情況下制備的活性炭的XRD峰強(qiáng)度繪制在圖1(a)中。能觀察到大磁場效應(yīng)，對于用穩(wěn)定化制備的普通活性炭前體，不可能獲得磁場效應(yīng)。該結(jié)果通過在氧化氣體中熱處理期間在碳材料中形成的氧交聯(lián)結(jié)構(gòu)來解釋，通過穩(wěn)定化形成氧交聯(lián)結(jié)構(gòu)不僅導(dǎo)致碳化的抑制，而且使得液晶樣行為變得不可能。這被認(rèn)為是沒有出現(xiàn)磁場效應(yīng)的原因。為了闡明交聯(lián)結(jié)構(gòu)形成所需的時(shí)間，在碳化之前進(jìn)行穩(wěn)定化，時(shí)間從0到120分鐘變化。此處，0分鐘以外的制備方法基于制備活性炭前體的一般方法。XRD峰強(qiáng)度相對于穩(wěn)定如圖1(b)所示。無論是否存在磁場，在碳化之前穩(wěn)定5分鐘后衍射急劇減少。在氧化條件下，無論是否存在磁場，都進(jìn)行交聯(lián)。

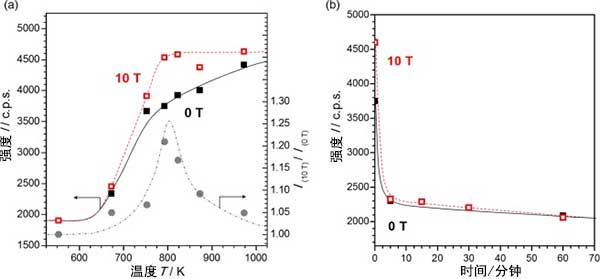

　　圖1：在不存在10T磁場下制備的活性炭材料XRD峰強(qiáng)度的熱處理溫度依賴性。

　　在高磁場下活性炭前體材料的具體結(jié)構(gòu)

　　用偏光顯微鏡觀察存在磁場情況下活性炭前體材料煤焦油和瀝青的取向結(jié)構(gòu)。煤焦油具有源自中間相熔融的流動狀結(jié)構(gòu)，如圖2(a)所示觀察到分離的小中間相小球，表明融合不均勻。如圖2(b)所示在通過使用超導(dǎo)磁體獲得的高磁場下碳化的情況下，例如煤焦油的碳化，磁取向顯著加速。如圖2(a)10T處顯示光學(xué)各向異性的白色區(qū)域廣泛分布(對角線位置)，當(dāng)樣品旋轉(zhuǎn)45°時(shí)，整個(gè)區(qū)域變暗(消光位置)。與在0T明顯的結(jié)構(gòu)相反，未觀察到細(xì)域結(jié)構(gòu)，并且取向度極高并且在宏觀和微觀上都具有高度均勻的結(jié)構(gòu)。盡管所需的磁場強(qiáng)度取決于原材料特性，但超導(dǎo)磁體的使用對于提供活性炭的新結(jié)構(gòu)非常重要。

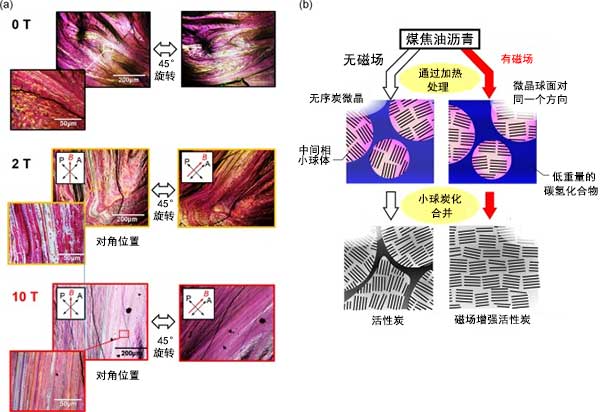

　　圖2：(a)在沒有和存在2T和10T的磁場的情況下制備的活性炭前體材料的偏振顯微鏡圖像。(b)對煤焦油瀝青的碳化過程的磁場效應(yīng)的示意圖。

　　活性炭的孔隙分布

　　從煤焦油和瀝青制備活性炭的微孔分布，從所獲得的吸附等溫線，在圖3兩種活性炭的孔徑差異非常小相差不到0.04nm，并且在兩種情況下大多數(shù)孔分布在0.80和0.95nm之間。然而，觀察到由磁場增強(qiáng)過的活性炭吸附量在該區(qū)域中大大增加。從吸附等溫線可以估計(jì)0.8至0.95nm范圍內(nèi)的總吸附量約為1.25倍。當(dāng)活化劑量加大時(shí)兩種活性炭的孔徑分布均發(fā)生變化，產(chǎn)生了略大的孔隙結(jié)構(gòu)。

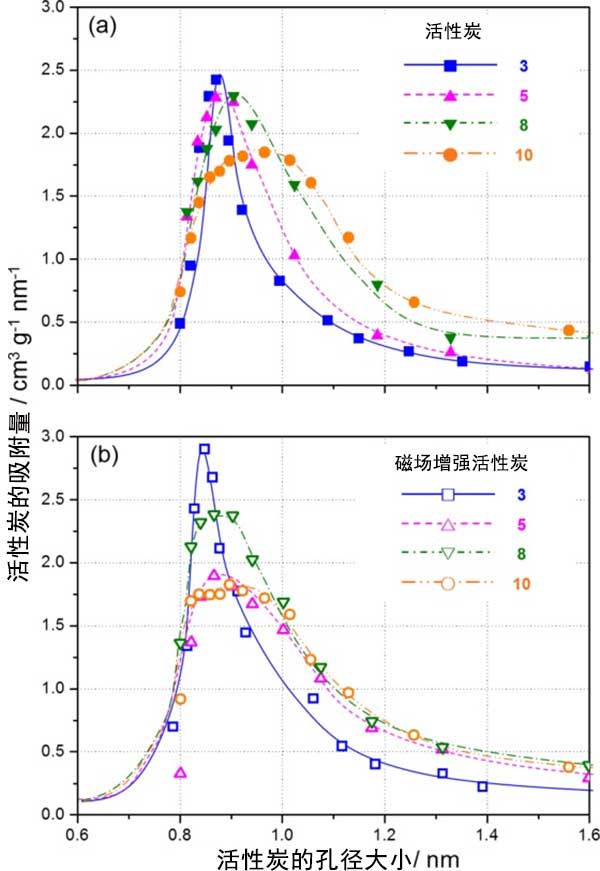

　　圖3：由(a)活性炭和(b)高磁場下制備活性炭的孔徑分布。

　　磁場改變孔隙結(jié)構(gòu)的機(jī)制

　　我們預(yù)測磁場對活性炭微孔形成機(jī)制的差異。在施加的磁場下，由于取向的碳聚結(jié)，碳六邊形沿磁場方向形成，這種效應(yīng)導(dǎo)致沒有邊界的結(jié)構(gòu)。結(jié)果，由于微晶與磁場的排列，在活化過程中化學(xué)品不容易進(jìn)入晶間和碳間六角層。涉及金屬活化劑滲透到炭微晶中，破壞六邊形結(jié)構(gòu)以形成炭的邊緣表面和嵌入活性炭中間層的化學(xué)物質(zhì)�；钚蕴康膾呙桦娮语@微鏡(SEM)圖像顯示在圖4中。活性炭在沒磁場的情況下，圖像大多數(shù)顯示出片狀結(jié)構(gòu)。然而，活性炭在高磁場的情況下，圖像大多數(shù)顯示出塊形態(tài)。即使在觀察活性炭堆積平面的橫截面時(shí)，后者也顯示出比前者更清潔的橫截面，并保留了反映前體的有序結(jié)構(gòu)�；罨瘎┑谋嚷什煌瑫�導(dǎo)致，活性炭形成微孔的大小。在活化劑和前體材料比率為3時(shí)，微孔數(shù)量的增加率較大。然而，在活化劑和前體材料比率為5時(shí)，微孔和相對大的孔隙之間的關(guān)系被逆轉(zhuǎn)。

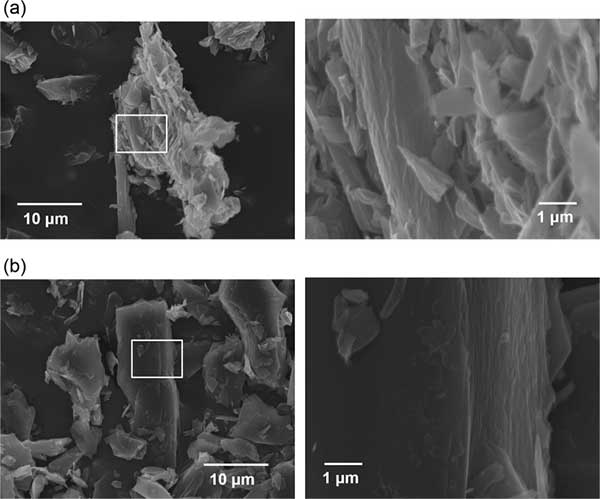

　　圖4：兩種活性炭的SEM圖像，比率為3的活化劑和前體材料。

　　實(shí)驗(yàn)發(fā)現(xiàn)在高磁場下制備的活性炭的吸附能力大于沒有磁場制備的35%。在非反應(yīng)性氣體下對活性炭的磁場作用通過中間相中的磁取向來解釋，其類似于液晶。通過穩(wěn)定化處理，該磁場效應(yīng)消失。對前體的磁場作用導(dǎo)致大量微晶的構(gòu)造，這導(dǎo)致形成大量微孔。盡管在磁場下制備的前體的活化是困難的，但是還是有辦法能形成微孔的。通過在磁場下制備改善了活性炭的微孔容量，并且我們可以預(yù)期由于更細(xì)的孔徑分布而產(chǎn)生分子篩效應(yīng)。因此，可以在碳化區(qū)域中在相對低的溫度下獲得磁場效應(yīng)，因此不需要在磁場下在高溫下進(jìn)行活化，這從應(yīng)用的觀點(diǎn)來看是非常重要的。因此，可以用磁場控制活性炭的孔隙性質(zhì)。

本文鏈接：http://www.guaiduan.cn/hangye/hy755.html

查看更多分類請點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識
