氧化還原液流電池是能量轉換和存儲裝置，其涉及電解質溶液中電活性物質的還原和氧化，并且由于其可擴展性和安全性而引起了很多關注。釩電池是一種氧化還原液流電池，本次研究活性炭材料如何氧化還原增強釩離子。活性炭電極廣泛用于各種類型的液流電池中，并且通常進行表面氧化以增強氧化還原反應，盡管它不一定起作用。但是有一種用于活性炭表面的納米級和均勻表面蝕刻的技術，能使釩氧化還原液流電池的負電極反應得到明顯增強，盡管增強僅限于正電極反應。

　　活性炭同時進行表面蝕刻和二氧化錫負載

　　為了獲得金屬氧化物納米顆粒對活性炭的額外增強效果，首先通過用鈷(II)酞菁涂覆活性炭表面并熱氧化然后酸洗來獲得納米級表面蝕刻。在使用常規坩堝的單個熱處理步驟期間，通過酞菁在活性炭表面上的升華，沉積和熱解形成碳質薄膜，接著同時進行二氧化錫納米顆粒的負載以進一步增強活性炭的活性。然后在不用溫度下進行熱處理獲得幾種不同的活性炭樣品。

　　表面形態

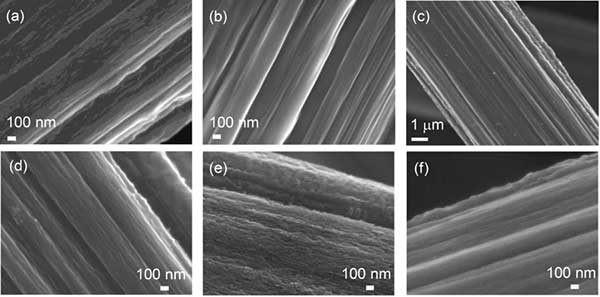

　　幾種活性炭的FESEM圖像顯示在圖1中。涂有錫酞菁的活性炭的表面形態與沒有涂層的活性炭相似。活性炭在550℃下熱氧化后，在表面上產生氧化錫納米顆粒。另外，活性炭上存在許多淺細長凹痕，這是通過精細表面蝕刻產生的。雖然僅通過FESEM觀察很難清楚地證明這種表面結構變化，但拉曼光譜和電化學測量可以顯示出如下所述的明顯差異。表面蝕刻的程度取決于熱氧化的溫度。隨著溫度的升高，表面變粗糙。應注意，在每個處理溫度下在活性炭表面上均勻地獲得粗糙化。

　　圖1：活性炭與幾種溫度下錫酞菁涂覆活性炭的FESEM圖像。

　　活性炭對釩離子的氧化還原反應

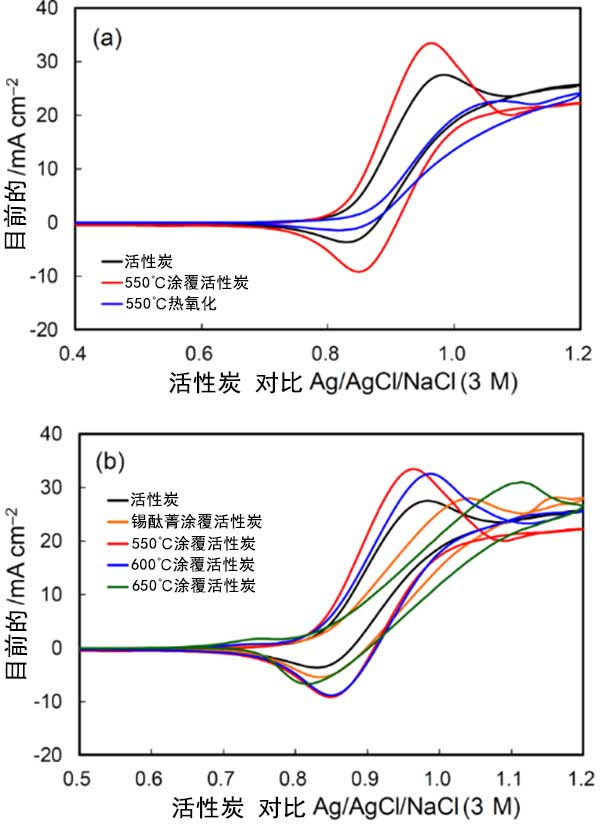

　　對于活性炭和錫酞菁涂覆活性炭，圖2中顯示了對應于含有釩離子的酸性電解質中的正電極和負電極反應的電位范圍內的CV 。還顯示了活性炭的CV用于比較。在活性炭電極上的VO 2+ / VO 2 +氧化還原反應的增強分別通過氧化和還原峰的負峰和正峰移位以及增加的峰電流清楚地證明。考慮到先前研究中獲得的邊緣平面暴露對活性的有限增加，這種增強歸因于二氧化錫納米顆粒的負載。如果沒有二氧化錫只有熱氧化表面的活性炭活性較低，其受到VO 2 吸附的抑制。由于這種抑制作用，邊緣平面的過度暴露導致活性炭的活性降低，并且在該研究中用錫酞菁涂覆活性炭獲得了強化的活性。表面結構的急劇變化歸因于氧化錫納米顆粒對活性炭表面氧化的溫度依賴性催化作用，導致精細蝕刻。

　　圖2：在25℃下的循環伏安圖參比電極是Ag / AgCl / NaCl(3M)對電極是活性炭。

　　活性炭在沒有釩離子的電化學行為

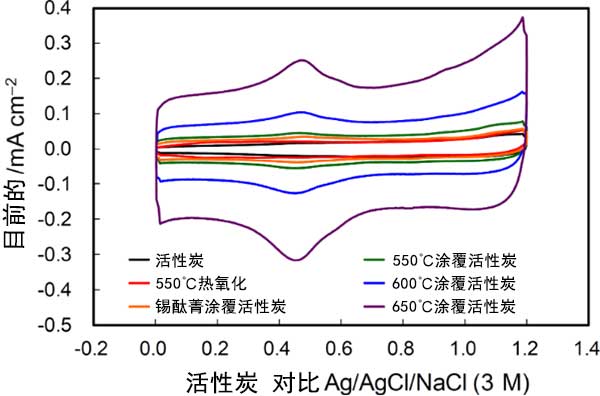

　　在沒有釩離子的酸性電解質中獲得的循環伏安圖顯示在圖3中。伏安圖中的電流由三個組分組成，即活性炭-電解質界面處的電化學雙層充電電流，以及由于表面官能團的氧化還原反應和活性炭表面氧化引起的法拉第電流。電化學雙層充電產生恒定電流和矩形CV形狀。電流取決于基面和邊緣平面的曝光程度，在0.5V附近的寬氧化還原峰和0.8V以上的氧化電流分別歸因于醌/氫醌樣表面官能團的氧化還原反應和活性炭表面氧化。這些電流在熱氧化后增加，并且在錫酞菁涂覆活性炭的熱氧化期間隨著溫度的升高而增加。電化學雙層電流的增加歸因于邊緣平面的暴露，這與拉曼光譜一致。對于錫酞菁涂覆活性炭觀察到的活性炭表面氧化電流意味著高表面粗糙度的發展。

　　圖3：對于幾種活性炭在25℃下 在氬氣飽和的MH2 SO4中的循環伏安圖。

　　流動池測試

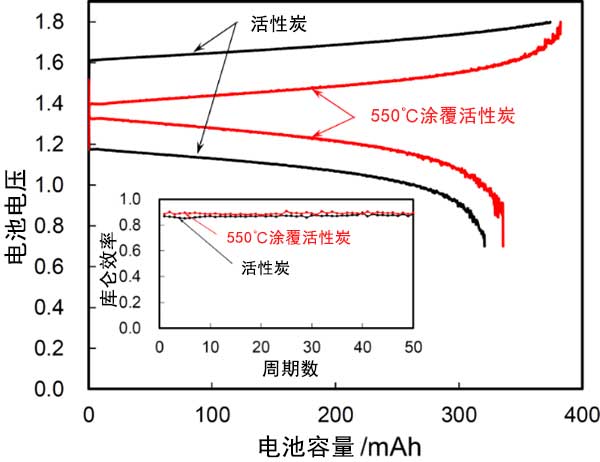

　　在正極和負極中使用活性炭或錫酞菁涂覆活性炭組裝流動池以驗證通過使用循環伏安法觀察到的增強效果。圖4顯示了兩個完整電池的充放電曲線和循環性能。與活性炭電極相比，在具有錫酞菁涂覆活性炭電極的全電池中獲得了充電和放電過程的過電位的顯著降低。循環性能證明了穩定的庫侖效率，表明潛在的錫離子污染對循環性能沒有影響。精細蝕刻的表面和略微保留的活性炭可以防止二氧化錫顆粒的潛在位錯和溶解。

　　圖4：使用活性炭和錫酞菁涂覆活性炭作為電極的流通池的充放電曲線和循環性能。

　　通過在700℃的氬氣中的單步熱處理中通過升華，沉積和錫酞菁的熱解形成的活性炭表面上的含錫碳質薄膜的熱氧化，實現了同時的活性炭的納米級表面蝕刻和二氧化錫的負載。這種活性炭對氧化還原液流電池的正極和負極反應起到增強效果，全電池測試顯示充電和放電過程的過電位顯著降低，以及穩定的循環性能。提出了一種基于活性炭表面納米級處理的簡便有效的技術，以顯著提高氧化還原液流電池性能。

本文鏈接：http://www.guaiduan.cn/hangye/hy750.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
