電話：13570151199
傳真：020-39972520
郵箱：hanyan@hanyancarbon.com
地址：廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層
活性炭在儲電設備中通常應用于作為陰極材料，雖然鋰電池在能量方面表現出明顯的優勢，然而，通常鋰離子電池從它們的低功率密度和循環過程中由于固有的緩慢固態擴散和活性物質的凝聚差會使循環穩定性受到影響。所以需要研究可以替代的產品，非水鈉離子電容器是一種可持續發電的設備，因為鈉資源豐富而且鈉和鋰的物理和化學性質相似。本期展示了使用雙碳鈉離子電容器裝置采用氮硫共摻雜活性炭作為陽極，活性炭作為陰極，具高能量密度，高功率密度，循環壽命長的電容器。
活性炭電容材料的制備
氮硫共摻雜活性炭的制造過程涉及兩個主要步驟，如圖1a中所示。原材料在管式爐中在800℃，氬氣下加熱處理2小時，得到氮硫共摻雜活性炭。為了比較，在不存在硫的情況下，通過與氮硫共摻雜活性炭相同的方法獲得氮摻雜的活性炭。如圖1b所示與原始活性炭相比，已經證明氮摻雜活性炭作為鈉儲存的陽極材料顯示出很大的改進。與氮相比，摻雜的硫原子具有更大的尺寸和更小的電負性，這進一步擴大了層間距，產生活性位點，并顯著增強了活性炭材料的電子性質。作為二進制雜原子摻雜的正協同效應的結果，氮硫共摻雜活性炭將實現高導電性和大層間距離，這提供了優異的鈉離子存儲性能。

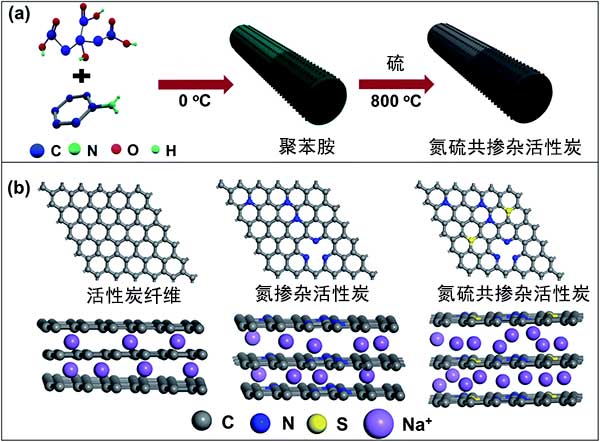

圖1：(a)氮硫共摻雜活性炭合成的示意圖，以及(b)具有不同幾何構型和不同層間距離的三種活性炭對鈉儲存的行為。
鈉離子半電池性能
為了進一步描述制成活性炭的電化學行為，進行循環伏安法和恒電流充電放電測試。為了證明活性炭的優點，還在相同的質量負載下測試了幾種活性炭的Na儲存性能，圖2a顯示了在0.05至10Ag-1的不同電流密度下測試5個循環。與其他兩個樣品相比，氮硫共摻雜活性炭顯示出優異的速率性能，在高速測量之后仍然可以恢復高比容量。對于沒有S摻雜的活性炭，當電流密度增加時，電極提供的容量降低。相比之下，不同電流密度下的恒電流充電放電曲線進一步證實了這些速率的結果。因此，氮硫共摻雜活性炭電極表現出比其他對照樣品好得多的速率性能和優異的鈉儲存性能。

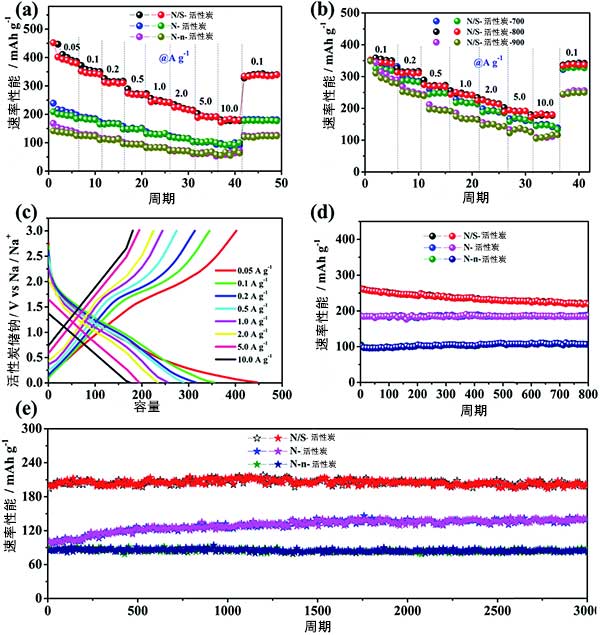

圖2：合成的幾種活性炭的電化學性能。速率表現(a和b)。不同電流密度下的恒電流充電放電曲線(c)。在電流密度為0.5-5.0時的循環性能(d和e)。
活性炭鈉離子電容器
如圖3a所示，使用氮硫共摻雜活性炭作為陽極并且商業活性炭作為陰極在電解質溶液中構建的鈉離子電容器裝置。在充電過程中，ClO 4-離子在活性炭的多孔結構中被吸收，而來自電解質的Na離子被插入到氮硫共摻雜活性炭中。放電過程與充電過程相反。在制造鈉離子電容器之前，氮硫共摻雜活性炭電極在預活化10個循環在Na離子半電池中獲得高效率，然后放電至0.01V的截止電壓。此外，研究了活性炭作為陰極的電化學性能，以評估陰極和陽極之間的電荷平衡。活性炭的比表面積高達1500以上。根據活性炭陰極和氮硫共摻雜活性炭陽極的比容量值，鈉離子電容器中氮與硫摻雜活性炭的質量比為3：1。

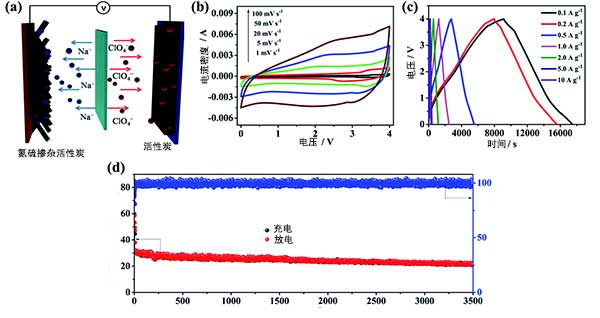

圖3：(a)活性炭制成的鈉離子電容器。(b)各種掃描速率的CV曲線。(c)基于活性炭陽極陰極的總質量，在不同電流密度下電容器的恒電流充電放電曲線。(d)活性炭電容器的循環性能。
通過簡便可控的方法成功合成了氮硫共摻雜活性炭，并且已經提出了它們作為鈉離子電容器的陽極優異的鈉儲存性能。氮硫共摻雜活性炭和獨特的分級空心一維纖維結構是儲存性能的原因。更重要的是，氮硫的雙摻雜大大降低了鈉離子電容器的陰極和陽極之間電極動力學的不匹配，擁有高能量密度和高功率密度，再加上理性的循環壽命，一個優秀性能的電容器誕生了。
文章標簽：椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-11-10活性炭去除PFAS
- 2025-11-03防一氧化碳霍加拉特劑
- 2025-11-03防汞蒸汽專用炭防放射性碘專用炭
- 2025-11-03防酸專用炭與防氨專用炭
- 2025-11-03防護服專用炭及全防炭的介紹應用
- 2025-10-21活性炭從堿性甘氨酸溶液中吸附鉑
- 2025-10-10活性炭金屬改性對氫的吸附
- 2025-09-29活性炭吸附有機微污染物
- 2025-09-17活性炭去除對羥基苯甲醚
- 2025-09-09活性炭從水溶液中吸附苯酚
- 2025-08-27活性炭從水溶液中分離甲乙酮
- 2025-08-19活性炭對鈷離子的吸附與去除
