活性炭去除室內甲醛，在室內空氣污染研究中，去除低濃度甲醛是重要的。本研究中使用大比表面積的活性炭吸附低濃度室內甲醛。使用納米復制方法合成活性炭材料。在活性炭活化過程中形成的氧和氮官能團以及比表面積和孔結構上研究了吸附性能的差異。

　　目前，人們室內日常生活的80%以上是由于室內空氣污染而造成嚴重的健康問題。特別是在封閉的空間，導致室內空氣不流通時污染物的積累。由于室內空氣污染可能會造成咽喉和鼻腔疼痛，頭痛，惡心，嘔吐等如果需要提高生活質量的話，必須得解決室內污染問題。甲醛是室內家具涂料和地板材料散發出的具有代表性的室內污染物。因此，去除甲醛的技術是非常重要的。

　　目前有那些能去除甲醛的技術：活性炭吸附，洗滌和高級氧化已被用于去除揮發性有機化合物甲醛。特別是使用活性炭吸附是一種廣泛用于去除甲醛的方法。盡管活性炭的吸附性能優異，但是普通活性炭對甲醛等極性物質的吸附效率不高。因此我們對活性炭進行多方面的研究使其成為更有效的甲醛吸附劑。

　　最近，合成和有序中孔活性炭的應用程序與多種結構，例如，納米符合活性炭材料(CMK-3),由于孔徑均勻，比表面積大，孔體積大，預計這些型號的活性炭在各種應用領域具有廣泛的應用前景。這些材料被認為具有用于應用到其他領域，如多相催化和化學。具體而言，基于新型活性炭的易于合成和低成本，不僅可用作吸附劑，而且可用作催化劑基質。在本研究中，活性炭(CMK-3)首次應用于甲醛的吸附。評價了通過一系列活化改性活性炭的表面以改善甲醛去除效率的效果。

　　活性炭的表征

　　圖1、示出了活性炭，活性炭-3-H的XRD圖案2 SO 4，和活性炭-3-NH 3。XRD結果表明，活性炭-3和活性炭-3-H 2 SO 4具有典型的二維六方結構，而活性炭-NH 3的有序介觀結構相對較為分散。

　　吸附甲醛實驗

　　吸附實驗使用100-ppm甲醛，N 2氣清洗10L鋁袋(防止日光氧化)，并用真空泵清空。在將甲醛引入袋中后，加入N 2氣體以將甲醛濃度調節至1ppm。隨后，將0.07g已經在保持在100℃的烘箱中預先干燥24小時以除去水分影響的活性炭放入鋁袋中。在吸附過程中使用培養箱將溫度控制在30℃以避免任何溫度依賴性。將樣品袋在振蕩培養箱中攪拌以促進氣固混合。使用甲醛分析儀在0,10,40和80分鐘測量吸附的甲醛的量。

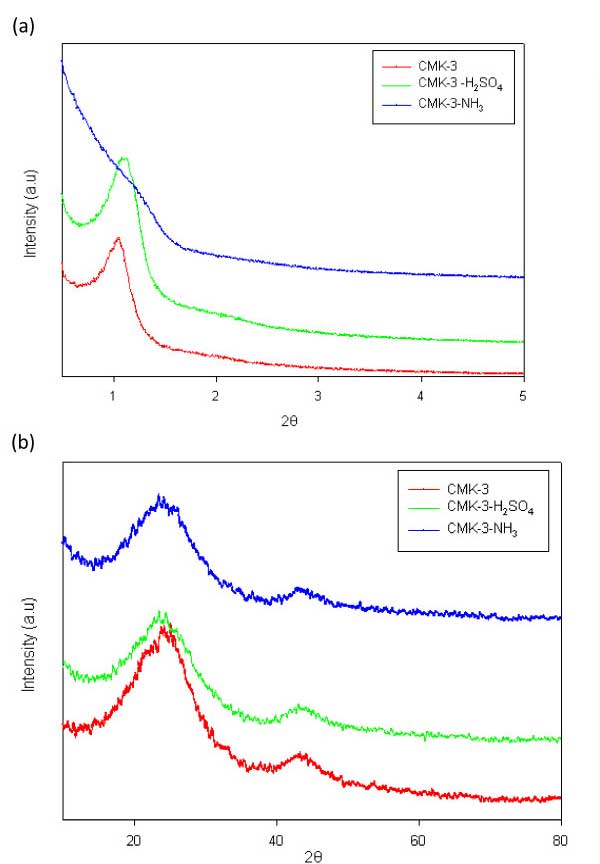

　　圖2、活性炭，活性炭-3-H 2 SO 4和活性炭-3-NH 3樣品的XRD圖譜：(a)低角度和(b)高角度XRD圖譜。

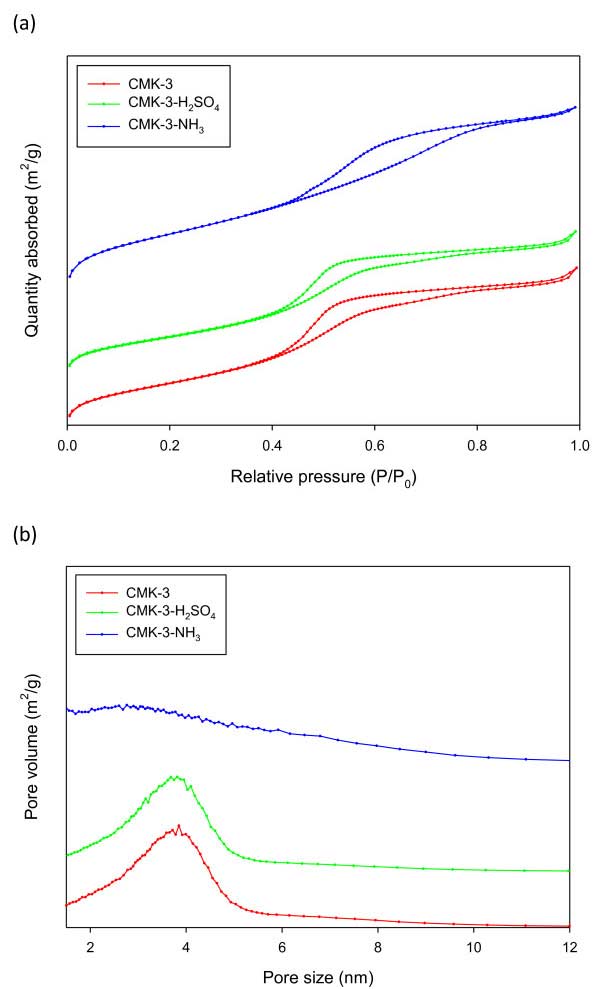

　　表1列出了本研究中使用的活性炭的物理性質。活性炭-3的比表面積為1178m 2 / g。經硫酸處理后比表面積略有下降至1,002m 2 / g，經氨處理后比表面積大幅度上升至1663m 2 / g。圖2示出了氮氣吸附等溫線和孔碳的孔隙大小分布。圖2a示出了用于活性炭-3，活性炭-3-H的氮吸附等溫線2 SO 4，和活性炭-3-NH 3。所有樣品在0.5 的相對壓力(P / P 0)下都顯示典型的介孔材料的IV型等溫線。表表11表明，CMK-3具有的3.8納米的孔徑中孔。用硫酸處理后維持這些中孔。當活性炭-3用氨處理時，平均孔徑減小到3.1nm。氨處理是高溫(900℃)工藝，其產生微孔，引起表面積的大量增加和平均孔徑的減小。另一方面，大部分介孔活性炭-3在氨處理后保持。

表1、各種活性炭材料的物理化學特性

　　活性炭-3-NH 3表現出最高的甲醛吸附性能。研究了添加胺基對介孔材料的影響，確定了添加胺基可以提高甲醛吸附。通過引入胺基獲得的活性炭材料的改進的甲醛吸附性能。他們認為，甲醛和氨之間的相互作用有助于提高吸附性。因此，本研究中觀察到的改善的甲醛吸附性能歸因于氨處理導致的氮官能團增加。由于微孔形成導致的比表面積的增加也可能有助于提高吸附性。

　　活性炭具有均勻的孔結構，比表面積大，孔徑大，孔體積大的特點，適用于甲醛的吸附。活性炭-H 2 SO 4和活性炭-NH 3也分別通過硫酸和氨處理而獲得。另一方面，活性炭-3-NH 3具有最大的比表面積和孔體積。XPS表明只有活性炭-3-NH 3具有氮官能團，而活性炭-3-H 2 SO 4具有最大量的氧官能團。對甲醛的吸附性能順序為活性炭-3-NH 3 >活性炭-3-H 2 SO 4 > 活性炭。這歸因于氮和氧官能團的組合效應和比表面積。

本文鏈接：http://www.guaiduan.cn/hangye/hy571.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
