活性炭去除廢水中的硝酸根和亞硝酸根陰離子，氮(N)是所有生物的基本要素。氮以不同的氧化態存在，如NO 3 -(+5)，NO 2 -(+3)和NH 4 +( - 3)。其中，NO 3 -，NO 2 -和NH 4 +( - 3)更受關注，因為它們易溶于水，對人體健康具有毒性。來自農業施肥等非點源硝酸鹽污染地下水和地表水已經成為一個日益嚴重的環境問題，成為工業和發展中國家共同關心的問題。硝酸鹽污染由于含有硝酸鹽的肥料的廣泛使用以及由于人類和動物的廢物處理不善或未經處理而日益發生。硝酸鹽是許多工業過程的副產品，包括造紙以及硝基有機化合物和藥物化合物的生產。地下水中硝酸鹽濃度的增加會造成嚴重的健康風險有亞硝胺致癌性的前兆。由于這些原因，歐盟限制飲用水中硝酸鹽和亞硝酸鹽的濃度。

　　亞硝酸鹽和硝酸鹽也是存在于更多放射性廢物中的非放射性廢物的一種形式; 在核武器和核燃料生產過程中，硝酸被用于處理鈾，钚等極其有毒的放射性元素。但是，如果硝酸鹽濃度較高，則可能會影響穩定的水泥基體的形成，使得這種方法難以長期處理各種金屬加工廢料。因此，從健康和環境的角度來看，去除硝酸鹽和亞硝酸鹽是非常重要的。

　　從廢水中去除硝酸鹽和亞硝酸鹽陰離子的傳統方法包括反滲透，離子交換，組合膜生物反應器/粉狀活性炭吸附，生物膜電極反應器(BER)和BER /吸附過程。這些方法大多遭受某些缺點，如高資本或高操作成本或處置所得污泥。

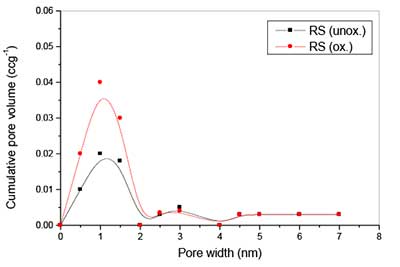

圖1：未氧化和氧化的活性炭的DFT孔徑分布。

　　最近，許多低成本的替代吸附劑已經被檢查從廢水除去硝酸鹽和亞硝酸鹽的陰離子的。

　　目前的工作是針對提高活性炭去除廢水中硝酸鹽和亞硝酸鹽離子的能力。為了實現這一目標，進行了以下研究：(a)活性炭的制備和表征、(b)建立硝酸鹽和亞硝酸根離子在活性炭樣品上最大吸附發生的條件、(c)評估硝酸鹽和亞硝酸鹽離子在活性炭上的動力學和熱力學參數。

　　活性炭吸附研究：樣品選擇：將固定量的非氧化和氧化的干燥活性炭(0.1g)和初始濃度Co = 25mgL -1的原液的25mL等分試樣振蕩24小時。將每種混合物過濾，并測定溶液中的殘留物，硝酸鹽和亞硝酸鹽含量以獲知平衡時間的影響。通過稀釋NaOH或HCl溶液將溶液的pH從2調整到11。在確定的平衡時間進行的批量實驗中，我們使用20mL的pH調節溶液和30mg吸附劑。pH值提供了最大的陰離子去除率。實驗通過取50毫克的L的初始濃度的硝酸鹽水溶液20ml的進行-1 NO 3 ˉ和碳劑量為200毫克在不同量的Ca(HCO的存在3)2的范圍內0-400毫克L-1。振蕩時間的作用在25℃，45℃和55℃24小時進行。使用離子色譜柱：6.1006.000陰離子柱，超濾液：2.5 mmolL-1對苯二甲酸，7%乙腈，pH = 4，電導檢測器測定陰離子濃度。

　　動力學研究

　　動力學試驗研究了各種參數的活性炭對陰離子吸附效率的影響(NO2-和NO3-在氧化活性炭樣品)上的吸附效果，在這個方面，50毫克的活性炭與20毫升硝酸鹽初始濃度為50 mg·L - 1，亞硝酸鹽濃度為5 mg·L -1的時間為不同的時間段，即在各種水產養殖和工業廢水中硝酸鹽和亞硝酸鹽的濃度水平]通過濾紙過濾懸浮液并分析殘余陰離子濃度。

　　活性炭表征

　　從元素分析報告氧含量值的常用方法是基于所有元素的百分比含量與氧氣殘留量之間的差。活性炭異樣品，其氧含量顯著增加(從0.92至5.7%)(表1)。

　　在圖1中研究了活性炭的DFT孔徑分布。表2中給出了表面積和孔體積的結果。活性炭的微孔性質在圖1中示出。

　　氧化提高了活性炭的孔體積和表面積，而孔徑分布沒有顯著變化。與未氧化的碳樣品相比，氧化碳的表面積和孔體積分別增加了約43和35%。氧化和未氧化的活性炭樣品具有大量的最大1nm 的微孔和2-4nm的中孔。數據還顯示，氧化處理后的毛孔變寬。微區存在一些增強，并且介孔范圍(2-4nm)稍微降低。這可能是由于從容納一個吸附層的孔隙寬度到兩個，以及兩個層分別轉換到三個。

　　兩種吸附劑的分形維數(D)由Frenkel-Halsey-Hill(FHH)模型計算。在650℃下活化的未氧化的活性炭樣品具有D = 2.1的分數維數。這表明表面非常粗糙或不規則。在用Na 2 CO 3進行表面改性時，分形維數減少(D = 2.2)。

　　這表明，隨著小晶粒和交聯結構部分分解，改性碳的結構變得更有序。對于這種類型的試劑，混亂的碳的反應性比微晶碳的反應性大; 因此，交聯碳主要被消耗掉。交聯的分解導致堵塞孔的釋放，這導致增加的表面積和孔體積的減少。

　　硬度對活性炭去除硝酸鹽的影響

　　選擇的共存離子是通常在地下水中發現的碳酸氫鈣，并造成暫時的硬度。在圖2中證明了這一點。在Ca(HCO 3)2存在下，硝酸鹽的去除率明顯降低。這些物質的抑制作用可歸因于NO 3 -和HCO 3 -離子的相同結構。它們都是平面的，并且N-O和C-O鍵之間的角度是相同的并且等于120℃。可以合理地由此認為，HCO 3個 ˉ陰離子競爭性吸附到相同的活性位點的RS的表面上。

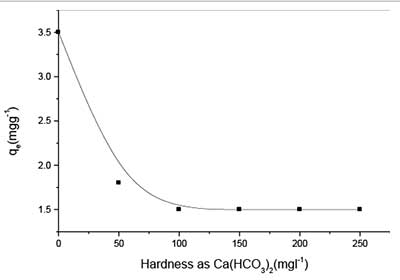

圖2：使用1：活性炭的硬度對去除硝酸鹽的影響。

　　這些結果表明，由KMnO 4改性活性炭比這些吸附劑中的任何一種都好得多或者甚至更好。這可能與包括離子交換和絡合在內的吸附機理有關。

　　事實上，減少由各種化學過程產生的大量廢物和有毒廢水的方法之一就是開發低成本的吸附劑，這是綠色化學的主要目標之一。從這個意義上講，由高錳酸鉀改性的活性炭對水溶液中的硝酸鹽和亞硝酸鹽具有良好的吸附能力。在這個問題上，研究了影響單組分體系中硝酸鹽和亞硝酸鹽離子去除的因素：溫度，pH值，吸附劑濃度和活性炭的劑量。在二元體系(NO 3和HCO 3)中，硬度對硝酸鹽去除的抑制作用是指NO 3和HCO 3的相同結構離子和體系中(NO 3和NO 2)，由于競爭效應，硝酸鹽吸附被抑制，而亞硝酸鹽吸附由于協同吸附而被促進。NOM存在或不存在時，吸附能力相近，表明硝酸鹽對碳表面的親和力強于硝酸鹽和NOM的吸附。

本文鏈接：http://www.guaiduan.cn/hangye/hy560.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
