活性炭從水中去除聚氯乙烯微塑料

　　聚氯乙烯(PVC)微塑料作為一種新興污染物，因其在水環(huán)境中的持久性和潛在生態(tài)風(fēng)險(xiǎn)而備受關(guān)注。本研究探討了活性炭作為吸附劑從水中去除PVC微塑料的效能。通過(guò)批次吸附實(shí)驗(yàn)，評(píng)估了不同粒徑、劑量和接觸時(shí)間的活性炭對(duì)PVC微塑料的去除效果。結(jié)果表明，活性炭對(duì)PVC微塑料表現(xiàn)出高吸附能力，最大去除率可達(dá)92.5%，且吸附過(guò)程符合偽二級(jí)動(dòng)力學(xué)模型和Langmuir等溫線模型。初始pH值、離子強(qiáng)度和有機(jī)物共存對(duì)吸附性能的影響也進(jìn)行了探討。研究結(jié)果為活性炭在水處理中去除微塑料的應(yīng)用提供了理論依據(jù)和實(shí)踐指導(dǎo)。

　　微塑料作為一種全球性環(huán)境污染物，已在水體、土壤和生物體內(nèi)廣泛檢測(cè)到。聚氯乙烯(PVC)微塑料因其高密度和化學(xué)穩(wěn)定性，在水環(huán)境中易沉積并對(duì)生態(tài)系統(tǒng)造成潛在威脅。傳統(tǒng)水處理技術(shù)(如絮凝、過(guò)濾)對(duì)微塑料的去除效率有限，因此亟需開(kāi)發(fā)高效、經(jīng)濟(jì)的去除方法。活性炭因其高比表面積和多孔結(jié)構(gòu)，在去除水中有機(jī)污染物和重金屬方面表現(xiàn)出色。然而，關(guān)于活性炭對(duì)PVC微塑料吸附性能的研究尚不充分。本研究以活性炭為吸附劑，系統(tǒng)探討其對(duì)PVC微塑料的去除效率，分析影響吸附的關(guān)鍵因素，并通過(guò)動(dòng)力學(xué)和等溫線模型揭示吸附機(jī)制，旨在為微塑料污染控制提供新策略。

　　材料與方法

　　材料

　　實(shí)驗(yàn)使用市售顆粒活性炭(粒徑0.5-2mm，比表面積約1000m2/g)和粉末活性炭(粒徑<100µm)。PVC微塑料(粒徑50-200µm，密度1.4g/cm3)購(gòu)自某化學(xué)公司。所有化學(xué)試劑均為分析純。

　　吸附實(shí)驗(yàn)

　　批次吸附實(shí)驗(yàn)在250mL錐形瓶中進(jìn)行，含100mL微塑料懸濁液(初始濃度10mg/L)。活性炭投加量為0.1-2g/L，振蕩速度為150rpm，溫度控制在25℃。實(shí)驗(yàn)變量包括接觸時(shí)間(0-24h)、pH(3-11)、離子強(qiáng)度(0-0.1M/NaCl)和腐殖酸(0-20mg/L)。吸附后，通過(guò)0.45µm濾膜過(guò)濾樣品，采用紫外-可見(jiàn)分光光度計(jì)(波長(zhǎng)220nm)測(cè)定殘余PVC濃度。

　　數(shù)據(jù)分析

　　吸附動(dòng)力學(xué)采用偽一級(jí)和偽二級(jí)模型擬合，等溫線實(shí)驗(yàn)則使用Langmuir和Freundlich模型分析。

　　結(jié)果與討論

　　吸附性能

　　實(shí)驗(yàn)結(jié)果表明，粉末活性炭的PVC微塑料去除率(92.5%)顯著高于顆粒活性炭(78.3%)，這可能與其較高的比表面積和孔隙率有關(guān)。吸附量隨活性炭投加量增加而增加，但在1g/L后趨于飽和。

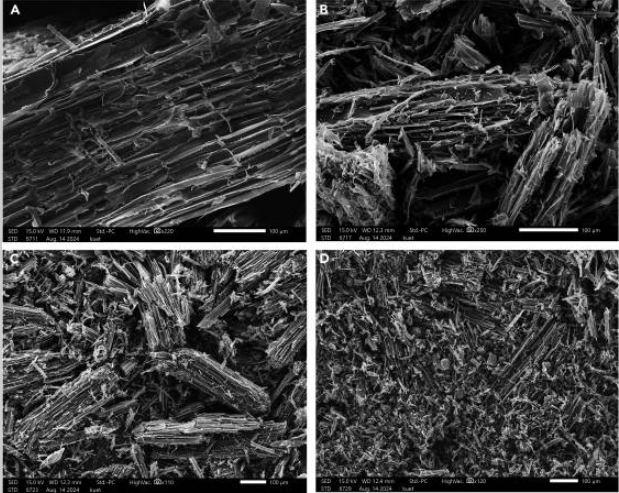

　　圖1:活性炭吸附前后的對(duì)比圖。

　　動(dòng)力學(xué)分析

　　吸附過(guò)程符合偽二級(jí)動(dòng)力學(xué)模型(R2>0.99)，表明化學(xué)吸附為主導(dǎo)機(jī)制。吸附速率常數(shù)k2隨粒徑減小而增加，反映了粉末活性炭的快速吸附特性(圖2)。

　　圖2:吸附動(dòng)力學(xué)參數(shù)。

　　等溫線分析

　　Langmuir模型(R2=0.98)優(yōu)于Freundlich模型(R2=0.92)，表明PVC微塑料在活性炭表面為單層吸附，最大吸附容量為15.6mg/g。

　　環(huán)境因素影響

　　吸附效率隨pH升高(3-7)略有增加，但在pH>9時(shí)下降，可能是由于表面電荷變化。離子強(qiáng)度和腐殖酸的存在對(duì)吸附有輕微抑制作用，但整體影響有限，表明活性炭對(duì)PVC微塑料的吸附具有較好的環(huán)境適應(yīng)性。

　　活性炭從水中去除聚氯乙烯微塑料的研究表明，活性炭尤其是粉末活性炭對(duì)水中PVC微塑料具有高效去除能力，吸附過(guò)程以化學(xué)吸附為主，符合Langmuir等溫線模型。pH、離子強(qiáng)度和有機(jī)物對(duì)吸附性能的影響較小，顯示出活性炭在復(fù)雜水環(huán)境中的應(yīng)用潛力。未來(lái)研究可進(jìn)一步優(yōu)化活性炭制備工藝，并探索其在實(shí)際廢水處理中的應(yīng)用效果。

本文鏈接：http://www.guaiduan.cn/hangye/hy1328.html

查看更多分類(lèi)請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
