電話：13570151199
傳真：020-39972520
郵箱：hanyan@hanyancarbon.com
地址：廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層
活性炭載卟啉光催化劑用于水處理
傳統的水處理方法，如氯化法，主要集中在微生物去污上。雖然能去除水中大多數致病細菌和原生動物，但是也會與水中的大多數天然和合成有機物發生反應，產生鹵代消毒副產物。解決這個問題的方法是整合活性炭吸附和光催化過程，使用活性炭通過增加氧官能團進行改性作為載體，這有助于增強卟啉和活性炭顆粒之間的相互作用，并消除任何卟啉化合物浸出到水中的情況。盡管所有含碳物質都可以很容易地轉化為活性炭，但椰殼因其固有的機械強度和高碳含量而受到青睞。
卟啉固定在氧功能化活性炭上
通過將卟啉溶解在乙醇中至終濃度為0.5mm，在250mL燒瓶中制備卟啉溶液。然后，加入活性炭(2g)，然后回流直至溶液變澄清(約45分鐘)。從溶液中過濾出顆粒，用水洗滌數次，然后在烘箱中在110℃下干燥。最后將干燥的綴合物顆粒儲存在密封的玻璃容器中。掃描電子顯微鏡(SEM)用于研究活性炭載體和卟啉雜化物的表面形態。圖5顯示了樣品的詳細表面特征。活性炭樣品的圖像顯示了不同的孔結構，包括沿表面的管狀結構和活性炭的橫截面積，揭示了活性炭結構的多孔特征，圖1(A)。當活性炭樣品被酸氧化形成時，由于酸的刺激/降解作用，大多數大孔會塌陷，然后轉化活性炭表面形成更粗糙的紋理，形成更多的微孔，圖1(B)。與活性炭相比，官能化的活性炭樣品的EDS分析中氧峰和估計的原子百分比的增加說明了在氧功能化過程中發生的成功氧化過程。

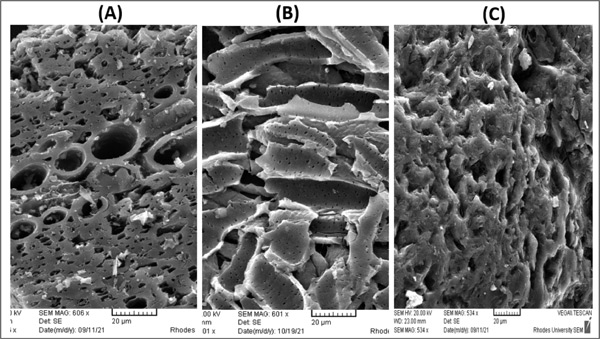

圖1：(A)活性炭顆粒、(B)氧官能化活性炭顆粒和(C)活性炭載卟啉的SEM圖像。
光催化實驗
亞甲基藍的聯合吸附-光解去除是在吸附實驗之后立即用相同的樣品和染料溶液進行的延續實驗。如圖2所示，鹵素燈(80W)用作該實驗的光源，在20℃的大氣壓下。玻璃濾光片用于截斷紫外光，而水用于濾除紅外光。就像在吸附步驟中一樣，殘留的亞甲藍濃度是通過紫外-可見光譜法(光度法)在30分鐘的時間間隔內直接測定的。

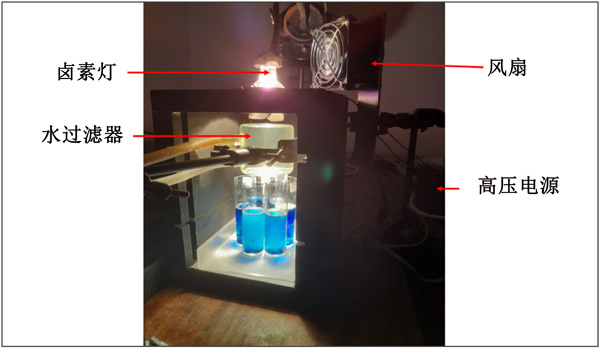

圖2：實驗裝置：使用白光光催化去除亞甲基藍。
光降解動力學
三種活性炭樣品的光催化降解亞甲藍實驗。光催化實驗使用鹵素燈在光照下進行，間隔30分鐘，持續3.5小時，隨后然后使用一階模型評估樣品降解實驗的動力學，照射5小時后，活性炭載卟啉顯示出非常高的光催化活性，與其他樣品相比，觀察到的溶液要輕得多(圖3a)。ln(C0/Ct)與時間的線性關系圖如圖3b所示。活性炭表面上的電子分散使產生的電子-空穴對的復合最小化，從而增加了電荷載流子的壽命，從而增加了單線態氧和羥基自由基形成的機會。

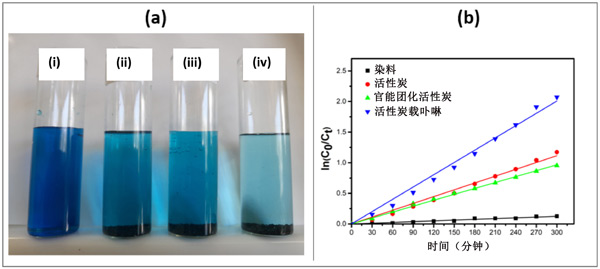

圖3：(a)過濾可見光照射5小時后MB溶液的照片。(i)單獨的MB，(ii)MB與活性炭，(iii)MB與官能團化活性炭，和(iv)MB與活性炭載卟啉，(b)亞甲藍降解的動力學線性模擬曲線。
活性炭載卟啉光催化劑用于水處理，在這項研究中，我們已經證明了活性炭載卟啉作為去除亞甲基染料的集成光催化劑吸附劑的可行性。卟啉在氧功能化活性炭結構上的多功能性以整合吸附和光催化意味著這種成光催化劑吸附劑可以很容易地結合到大型水流系統中，以完全去除有機和微生物污染物。
文章標簽：椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.推薦資訊
- 2025-11-10活性炭去除PFAS
- 2025-11-03防一氧化碳霍加拉特劑
- 2025-11-03防汞蒸汽專用炭防放射性碘專用炭
- 2025-11-03防酸專用炭與防氨專用炭
- 2025-11-03防護服專用炭及全防炭的介紹應用
- 2025-10-21活性炭從堿性甘氨酸溶液中吸附鉑
- 2025-10-10活性炭金屬改性對氫的吸附
- 2025-09-29活性炭吸附有機微污染物
- 2025-09-17活性炭去除對羥基苯甲醚
- 2025-09-09活性炭從水溶液中吸附苯酚
- 2025-08-27活性炭從水溶液中分離甲乙酮
- 2025-08-19活性炭對鈷離子的吸附與去除
