活性炭用于分離工業廢水中銅和鋅，工業生產的發展與自然資源的迅速減少密切相關。在冶金設備中產生的廢物量較大，在此過程中產生的酸性洗滌塔廢液被視為廢液。從技術和環境保護的觀點來看，酸性洗滌塔液體的處理方法很重要。使用活性炭分離相的效率和質量對銅和鋅離子的回收率具有決定性的影響，銅和鋅離子可以回收用于火法冶金工藝。

　　來自農業和工業廢物制成的活性炭吸附劑因其廣泛的可獲得性，低成本和理化特性而受到廣泛關注。由于活性炭具有豐富的極性官能團，它們被認為是有前途的金屬吸附劑。這項工作的目的是研究從農業廢物中制備一種新活性炭的方法。而且，工作范圍是所獲得材料的物理化學表征。這種新材料將用于從酸性洗滌液中吸附和分離銅離子，鋅離子和砷離子，以從廢水中回收銅離子和鋅離子。

　　活性炭的基本特征

　　新開發的活性炭材料具有大量的鉀，鈣，磷和鎂。這些金屬在活性炭中的存在對金屬吸附過程是有益的。它們可以與所研究的金屬交換或沉淀，從而降低其可用性。報道的吸附動力學結果表明，通過陽離子交換機制在活性炭中吸附重金屬發生在反應的早期。活性炭材料的SEM圖像如圖1所示。所制備的碳吸附劑由趨于團聚的具有不同晶粒尺寸的不規則形狀的顆粒組成。所獲得的活性炭的外表面還具有深的狹縫，在熱解過程中去除揮發性有機物后可能會形成狹縫。

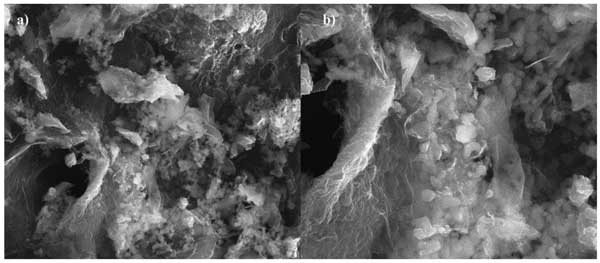

　　圖1：(a)10μm和(b)4μm下活性炭的SEM圖像。

　　活性炭對銅和鋅的吸附過程

　　吸附研究是使用硫酸銅和硫酸鋅的標準溶液進行的。對于制備的標準溶液，確定了合適的吸附參數：使用濃硫酸調節pH0-5范圍，接觸時間5-480分鐘。適量的活性炭吸附劑和一定濃度的被吸附物用于吸附研究。將帶有橡膠塞的錐形瓶中的樣品置于恒溫器中。在恒溫攪拌下進行樣品的吸附研究，持續5至480分鐘。在該過程完成之后，將燒瓶的內容物過濾并將濾液定量轉移到容量瓶中，并用蒸餾水填充至刻度。然后定量分析制備的樣品中的銅和鋅離子。

　　測試了pH對銅和鋅離子吸附速率的影響，在低pH值(0-3)下，銅和鋅離子的吸附不利。在0.1-5的pH范圍內，計算出的吸附效率差異等于90%，而在pH5的溶液中獲得了高的吸附率(95%)。活性炭對銅離子的親和力高于對離子的親和力，吸附劑濃度對銅和鋅吸附效率也是有一定的影響的，效率值隨活性炭質量的增加而增加。圖2顯示了活性炭吸附劑對銅和鋅的吸附效率。

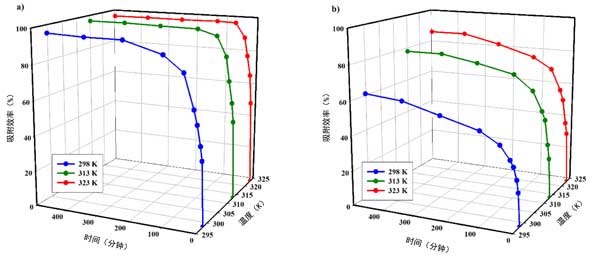

　　圖2：吸附效率隨時間和溫度的變化：(a)銅(b)鋅。

　　對圖2所示數據的分析表明，兩種測試陽離子的溫度升高都會影響效率值。在低溫度下進行的實驗獲得的效率較低，而銅和鋅離子的分離效率分別為96%和63%。溫度變化時，兩種陽離子的效率值高，分別為98%和87%。同時，很明顯，與銅離子相比，工藝溫度對鋅離子的吸附影響更大。將處理溫度提高會使效率提高約21%。在銅離子的情況下，過程溫度的類似升高導致過程效率提高2%。銅和鋅吸附過程對溫度的這種熱力學依賴性可能與其吸熱特性有關。這可能歸因于較高溫度下所研究的陽離子在微孔內的滲透性增加，或產生了新的活性位點。吸熱吸附可能是由于預吸附的水與活性炭之間的相互作用比銅和鋅離子與活性炭之間的相互作用更強。

　　活性炭相互作用的機理

　　根據實驗數據，提出了活性炭/被吸附物相互作用的機理(圖3)。應該強調的是，這些相互作用主要受反應pH的影響。另一方面，相互作用似乎是由靜電和化學性質引起的。通過活性炭吸附劑顯示出相對于銅和鋅離子的相對較好的吸附容量值。相對于Cu2+/As3+和Zn2+/As3+的離子混合物，所研究的活性炭的優勢還在于高選擇性。高分離度可以回收這些金屬，從生態和經濟角度來看，這無疑是有益的。

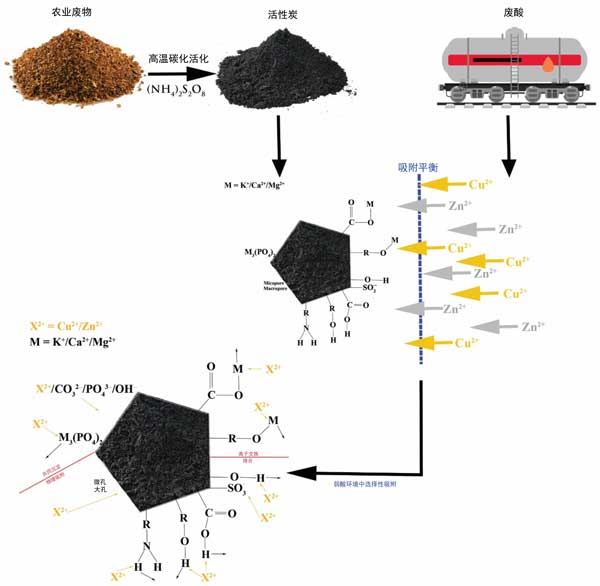

　　圖3：活性炭/被吸附物相互作用的擬議機制。

　　本次開發的活性炭材料特征在于對銅和鋅離子的親和力相對較高，而對砷離子的親和力非常低，這已被實驗結果證實。所提出的吸附劑的吸附性能主要取決于吸附劑和吸附劑之間的接觸時間，吸附溫度，陽離子初始濃度，所用吸附劑的重量(相對于溶液的體積和pH)。對于銅和鋅離子的吸附測試中，發現活性炭具有高選擇性和高吸附性能，在用于工業廢水中能很好的分離回收銅和鋅。

本文鏈接：http://www.guaiduan.cn/hangye/hy1000.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
